一、 概述：

SSY-2.5~80型單缸手動試壓泵是專供各類壓力容器、管道、閥門、蒸汽鍋爐等作壓力強度試驗的設備，試壓用介質為水為粘度與水或粘度與水相近的油品，其溫度為5~50℃。(忌油容器禁用油品介質)。

二、 技術參數：

型號	額定 壓力 (Mpa)	每次 流量 (ml)	柱塞 直徑 (mm)	行程 (mm)	外形尺寸 長×寬×高 (mm)	重量 (Kg)
SSY-2.5	2.5	18	32	25	310×170×350	10
SSY-5	5	18	25	25
SSY-6.3	6.3	18	28	25
SSY-10	10	18	22	25
SSY-15	15	12	20	20
SSY-24	24	12	18	20
SSY-38	38	2.8	16	20
SSY-48	48	2.8	14	20
SSY-56	56	2.8	12	20
SSY-63	63	2.8	10	20
SSY-80	80	2.8	10	20

三、結構與工作原理：

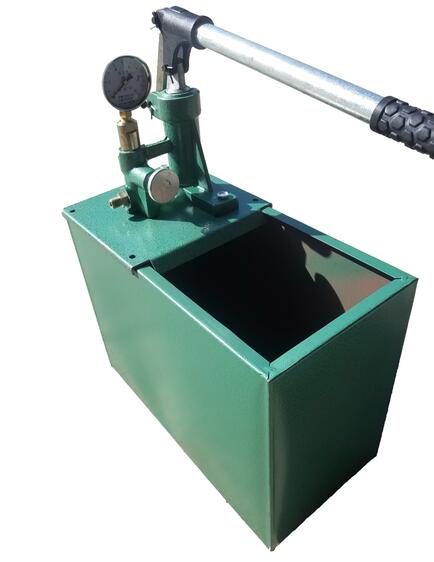

本泵為立式單柱塞往復泵，由進水缸體、出水閥體、柱塞和水箱等件組成。工作時，向上提手柄，即帶動柱塞向上移動，缸體柱塞腔形成真空，進水閥打開，水箱內的介質由于受大氣壓力的作用，通過濾網、吸水管、進水閥而入缸體，當手柄往下壓時，進水閥關閉，介質在柱塞加壓下頂開出水閥，通過工作接管進入被試容器。

四、使用方法：

1、 打開包裝盒，擰下蓋板下螺栓，取出水箱內物件，把蓋板翻180度(缸體向上)，閥座底部擰上吸水管，然后用螺栓把蓋板固定在水箱上，按上手柄，即是一臺完整的手動試壓泵。

2、 使用前，用介質把水箱灌滿(禁止使用含有泥沙等雜物的不清潔介質)，擰緊壓力開關。

3、 板動手柄，柱塞在運動中無阻滯現象，使介質從工作接管流出，然后把接管接通被試容器，使被試容器均充滿介質，即可使有。(被試容器內不存在空氣)。

4、 禁止超過本泵規定的額定壓力進行試驗。

5、 施力要平穩、不可敲擊。

6、 泵在工作中，如發現滲漏現象，應立即檢修。

五、可能發生的故障及排除方法：

故障現象	產生原因	排除方法
壓力不上升或上升緩慢	1、 開關未擰緊，鋼球變形、進水閥不密封。 2、 濾網進水管堵塞或管道連接處漏水。 3、 柱塞部件漏水。	1、 擰緊開關，更換（3）鋼球（14）玻璃球或鋼球G9Cr13。 2、 更換介質清除堵塞物，消除漏水現象。 3、 更換YX密封圈（9）。
保壓時間短	1、 出水閥微量滲漏。 2、 其它部件連接處滲漏。	1、 清洗閥芯、更換O形圈。 2、 擰緊連接處螺紋、更換密封件。

六、維修和保養：

1、 泵和水箱內的介質保持清潔，不允許有污物和其它雜物。

2、 壓力表在使用時應避免振動，小心輕放。

3、 長期停止工作的泵，在停用前應把介質排凈，未涂漆的外露表面應涂上機油，泵內應加入防銹油或機油，試壓泵忌油容器的試壓泵則嚴禁使用機油或防銹油維護保養，應采取其它防腐措施。
